瑞繁（Mirine）高大空间顶棚型空调（高大空间专用节能通风空调设备）

一、产品简介：

Mirine瑞繁（北京）高大空间空调循环机组：包括外壳、过滤器、板式表冷器、冷凝水挡水板、风机、空气布送器和电动执行机构，过滤器、板式表冷器、冷凝水挡水板、风机和空气布送器从上至下依次设置在外壳内，冷凝水挡水板四周连接有接水盘；冷凝水挡水板由多个横截面呈“S”形的挡水片平行串联组成，各挡水片之间留有间隙，可将经表冷器冷却的冷风顺利排出，且挡水片的各挡水面呈弧形设置，不会对排风造成很大的压力，有利于风机的正常运行。此种高大空间空调采用吊顶式安装、一般安装在厂房、体育馆的钢结构顶棚上，打破了传统风管+风口的布风模式，安装模式多样等特点均赋予了暖通工程师新的创作空间和传统的壁挂式风机盘管以及暖气片无法达到的采暖制冷效果。

高大空间空调循环机组热力循环图

高大空间空调新风换气型机组热力循环图

二、产品技术参数：

瑞繁（北京）高大空间空调循环机组（机型：DCF-D-8），外观尺寸是1100㎜（长）*1100㎜（宽）*1434㎜（高）；功率1.2kw；预过滤器类型的难燃材质，边框为铝板制作而成；壳体为覆铝锌板，翅片为铝板，铜管规格为Ø15.9，壁厚0.7mm，最大使用压力0.8Mpa，冷热水接管口径：DN40，冷凝水量：120kg/h，冷凝水接管DN25，压力损失29.4～44.1Pa；风机进口世界知名品牌德国施乐百公司风机（ZIEHL-ABEGG）；空气布送器材质：壳体为镀锌钢板，导流叶片由12片组成，依据设定好的运行模式（供暖运行、恒温运行、制冷运行），调整导流叶片的吹风角度，根据附壁效应形成扩张气流，来达到有效的送风距离；电动执行机构（导流叶片驱动用），扭矩最小16Nm，重量1.3kg，电源24V AC  ±20%50Hz，运行范围0～10V DC；外壳采用覆铝锌板，板厚1.2mm，各个部件由铆钉和螺栓连接，部件和部件之间采取了特殊的密封处理，具有很高的严密性；安装注意事项：安装支架要根据现场情况确认支架类型和倾斜角度，确保建筑顶棚和设备上部之间的最小距离（最小250mm），预留清洗过滤网的操作空间，安装后要确认清楚设备上部的异物；为了充分发挥瑞繁高大空间空调循环机组的特性，在安装后要通过调试试运行进行调整和检查，调试试运行中需检查如下内容：1温度传感器：确定显示的值与实际温度是否一致、2防冻保护发热线：确认是否可以根据表冷器上温度传感器自动开启、关闭、3导流叶片驱动：电动执行机构是否可以根据不同模式在0～100%范围内自动调节、4确认不同运行模式下的状态：静止模式和一般运行模式。

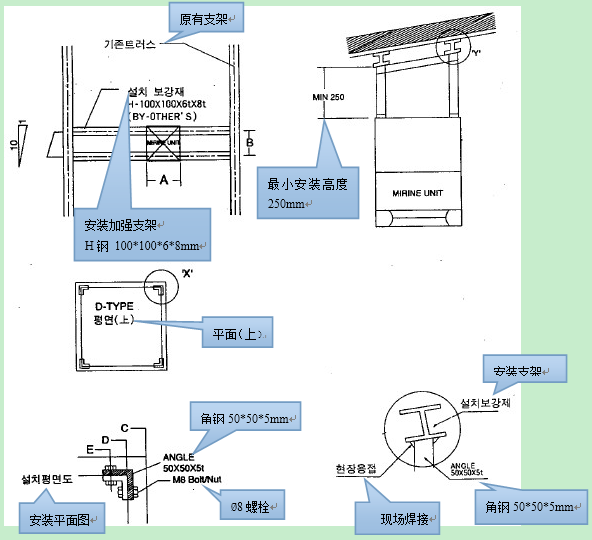

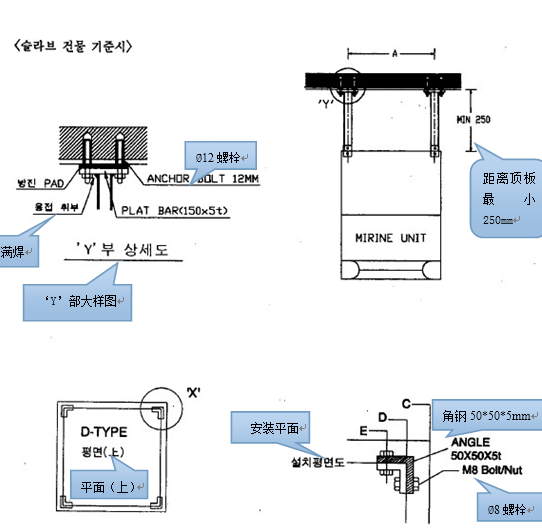

安装大样图：

1、吊装在平屋面时

2、吊装在斜屋面时

三、产品特点：

（1）效率高、节能

1瑞繁高大空间顶棚型空调有室内循环型和新风换气型两种，气流方式均采用竖直逆流吹风方式：设备在使用场所顶部均匀分布安装，空气经过空气布送器自上而下竖直逆流吹出，到达工作区域后，空气循环再次上升，通过设备回风口进入，然后再从空气布送器向下吹出，以此方式反复进行，形成一个热循环。

室内循环型（DCF）

新风换气循环型（RCP）

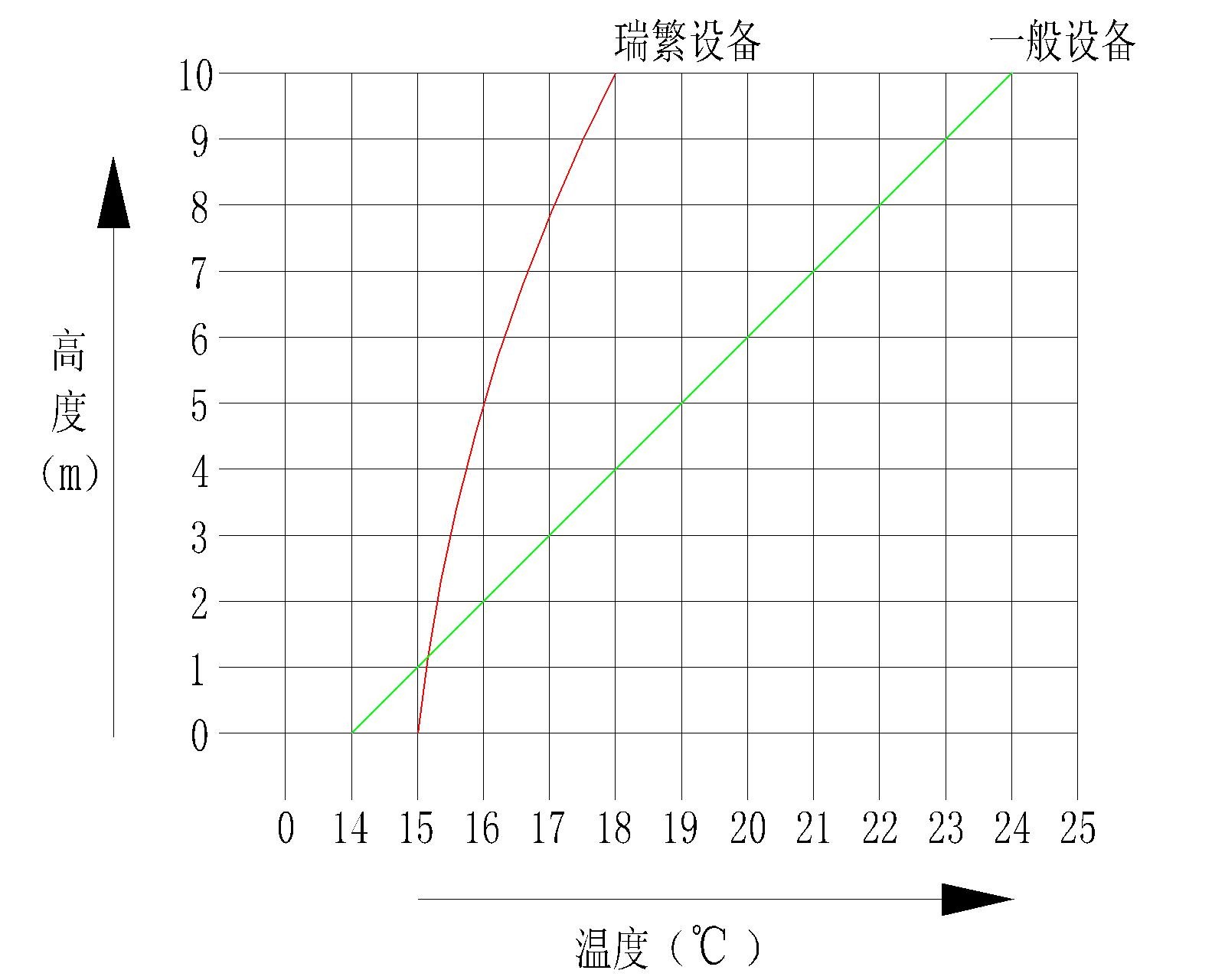

2温差梯度小，将顶部热量充分利用。

（2）循环风量大

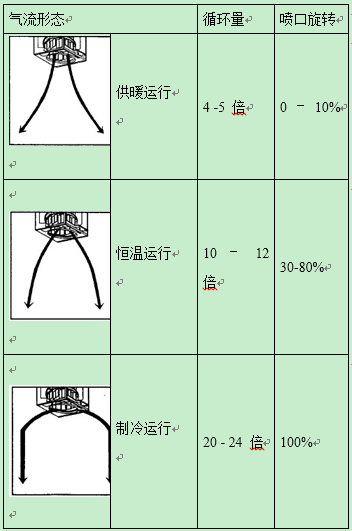

依据不同的运行方式，调节空气布送器喷口的角度，诱导设备周围空气循环量成倍增加。

（3）低廉的初投资及运行费用

1节省了送风管、回风管及排风管。

2安装简便，施工周期短。

3节能效果明显，使得运行费用更低。

（4）屋顶吊装美观大方、占用空间小，作业有效空间的最大化

1不影响车间行车的运行及机械设备的安装。

2无需生产线的变更。

（5）引入外部新鲜空气

1工作区人员舒适性更高。

2不需增加额外的通风换气设备。

（6）增加制冷功能非常方便

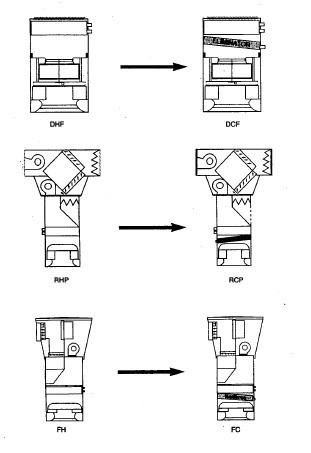

只需在供暖设备上加装冷凝水挡水板，就能很容易进行制冷

（7）具有废热回收功能

通过高效板式换热器进行废热回收，节约运行费用。

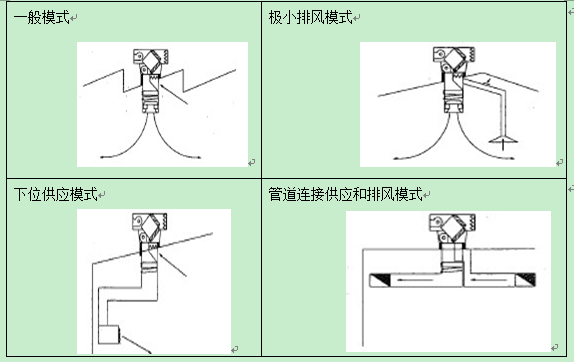

（8）安装模式多样，适应各种工程需要

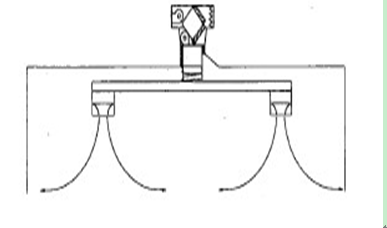

连接管道，并使用空气布送器的供应模式

四、产品适用范围：

能解决高大空间采暖、制冷、通风和热回收等需求，且舒适度很高，适用于工业厂房、仓储式卖场、体育馆、展览馆、汽车4S店、仓库等层高较高的建筑物的升降温、换气。垂直送风高度可达5~25米。

1、汽车行业     例如：汽车4S店、维修车间

2、展览馆       例如：车展大厅及各种行业展

3、风电行业     例如：风电厂房

4、机车行业     例如：机车维修库

5、开关制造行业 例如：开关制造厂房

6、煤机加工行业 例如：煤机加工厂房、仓储中心、煤车轮制造厂房

7、汽车制造行业 例如：总装车间、喷漆车间、汽车零部件厂房

8、机械加工行业 例如：机加联合厂房、电力厂房

9、医药行业     例如：医药库房

10、航天行业     例如:飞机机库

11、饮料行业     例如：饮料库房

12、电子行业 例如：电子厂房

13、文体行业 例如：体育馆、文体馆

     等高大空间场所

五、产品应用案例：

韩国大学体育馆

光州多功能体育馆

北京天宜上佳新材料有限公司新建厂房空调工程

长城汽车股份有限公司徐水冲焊车间项目

长城汽车股份有限公司零部件二期排气车间项目

辛北尔康普（青岛）机器设备有限公司厂区一期工程高大空间空调管道工程

六、企业网址

www.ruifanbeifang.com

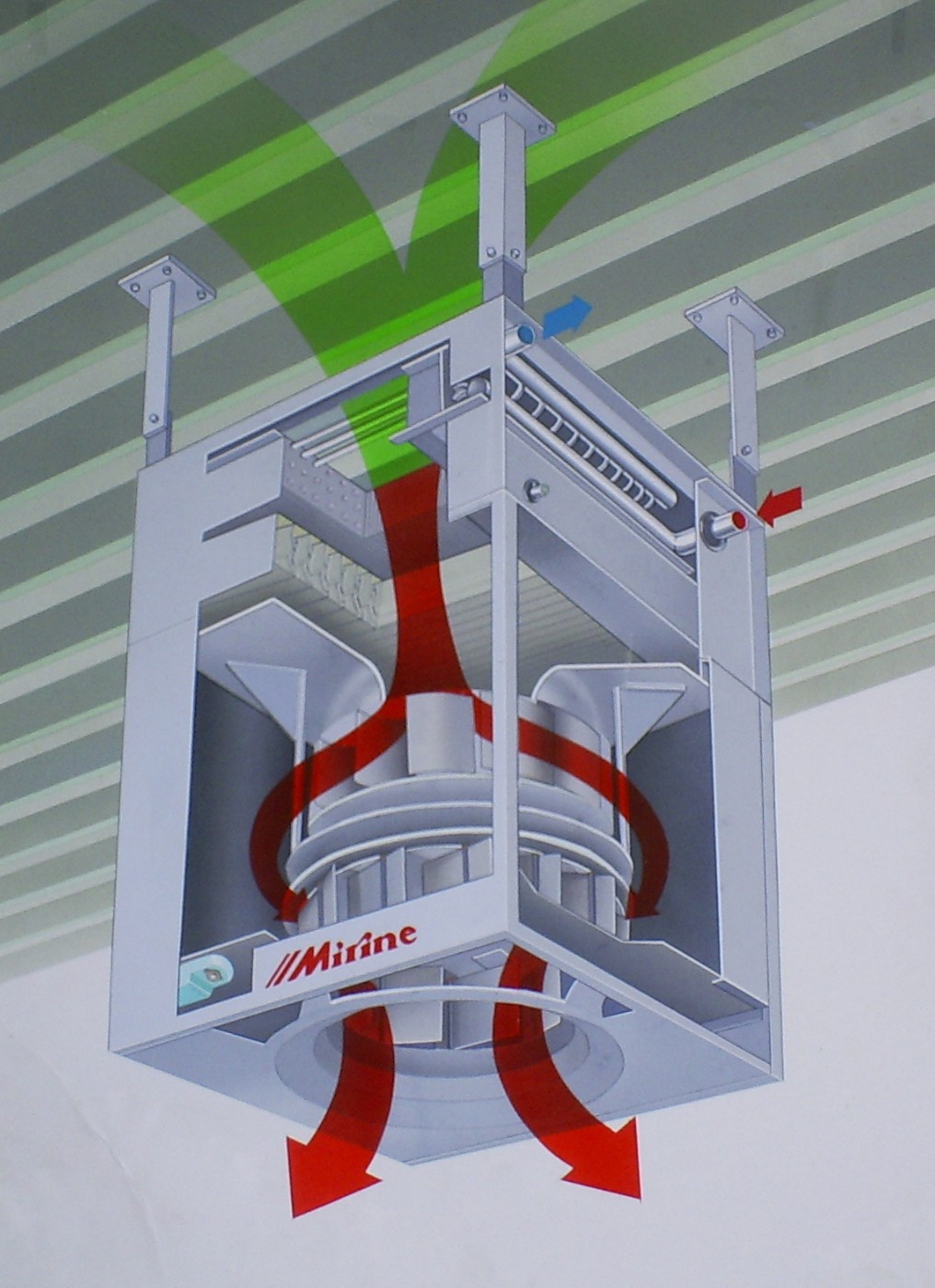

瑞繁高大空间空调室内循环型

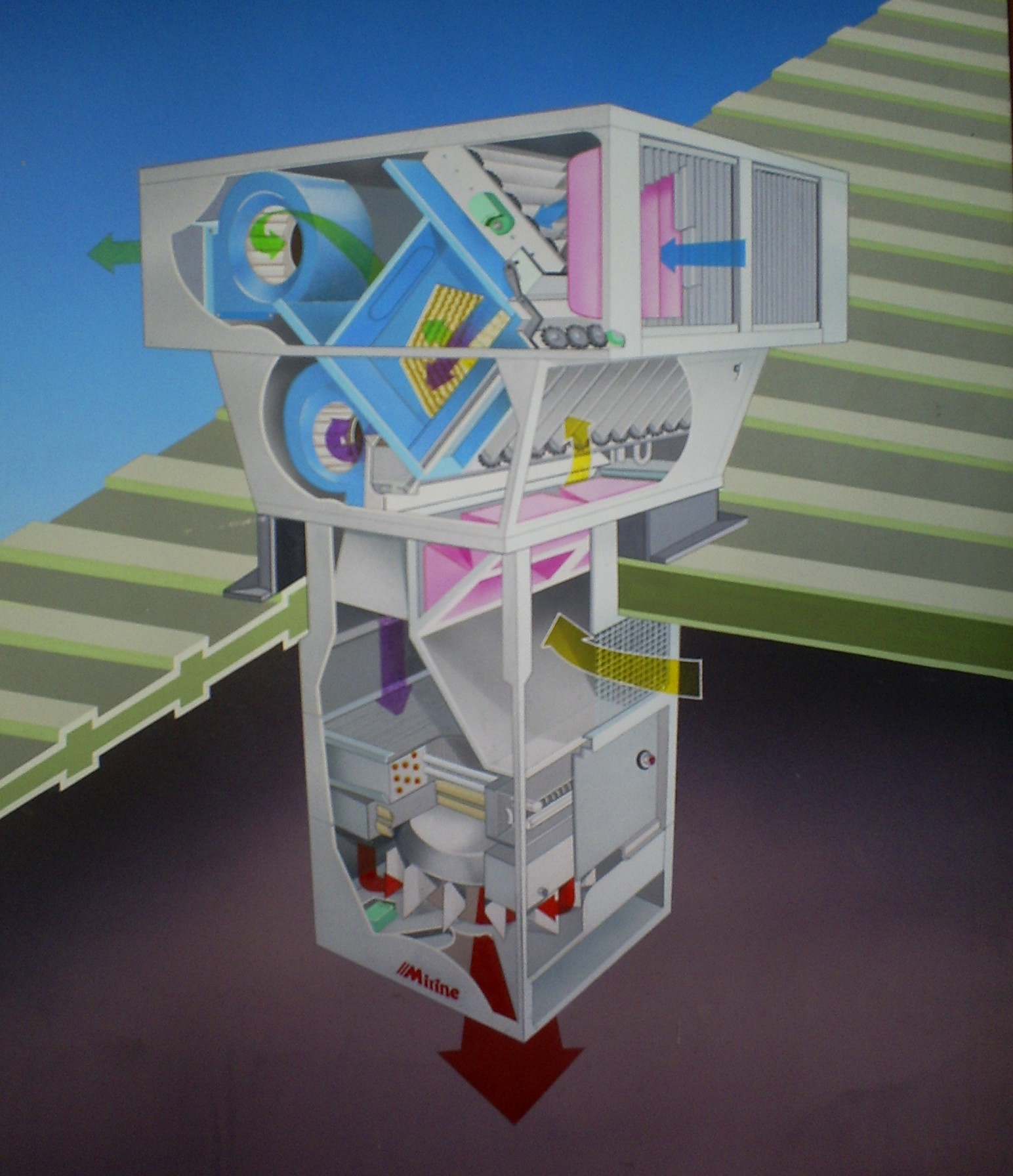

瑞繁高大空间空调新风换气型

光州大学体育馆

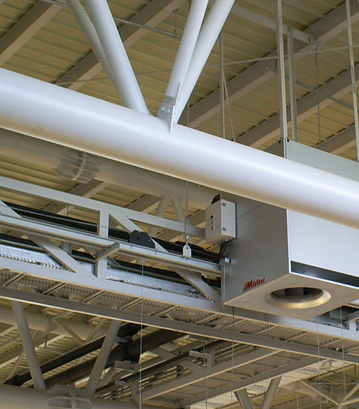

韩国大学体育馆

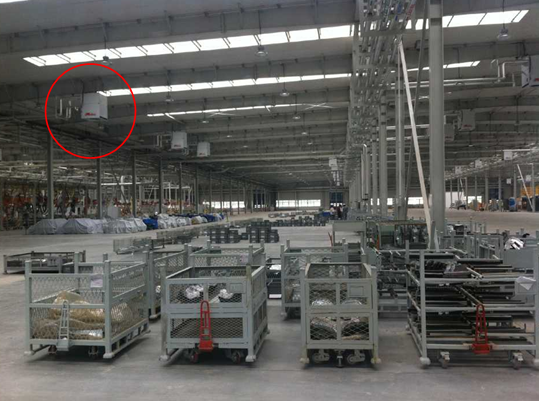

长城汽车股份有限公司徐水冲焊车间项目
