一、建筑光伏一体化应用技术
1．技术简介与适用范围
该技术利用非晶硅基薄膜技术的轻质、弱光发电、温度系数低、透光率高、易安装等特点，结合建筑造型或建筑构件，设计专用光伏组件，制成光伏幕墙、光伏采光顶光伏遮阳板等产品，结合智能微网及储能系统，实现绿色建筑可再生能源的高效利用。
适用范围：既有建筑、新建建筑的外围护结构体系，包括光伏幕墙、光伏彩光顶、光伏遮阳板等。
2．技术应用
1）技术性能

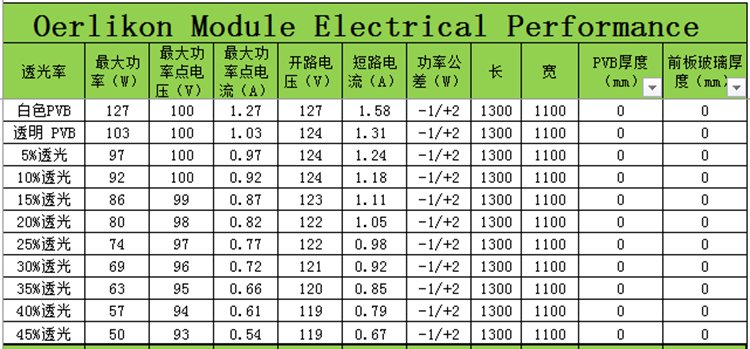

(1000W/m2, 25℃, AM1.5)/标准测试条件下的电性能参数
2）技术特点
光伏与建筑一体化，是把光伏组件作为建筑材料，集成安装在建筑物上，使其成为建筑物不可分割的一部分。既能满足光伏发电的功能，又具有遮风、挡雨、隔热等建筑外围护的功能。技术特点如下：
（1）可定制多样化组件及其安装方式，主动节能提供电力，同时还提供建筑外围护结构的节能保温、密封防水、隔离降噪等功能要求；
（2）薄膜光伏组件弱光发电强，颜色可通过PVB胶膜调节，透光均匀，从而在节能发电的同时，满足建筑采光、隔音、隔热等建筑功能的设计要求，增加建筑的美观性；
（3）薄膜BIPV组件的材料和电气属性、不同安装倾角、同一位置安装的不同方位角均不同程度地影响系统的发电量。以北京地区透光率20％、立面垂直安装的光伏幕墙为例，根据测算每平米光伏幕墙全生命周期内（25年）可为用户提供860kWh电能；建筑能耗方面，相比于传统节能方式，光伏幕墙的使用可减少隔热电动遮阳卷帘、铝合金遮阳百叶等使用维护量；同时光伏幕墙继承了Low－E玻璃的隔音隔热性能，节省了大量空调制冷电费，合计测算25年内为客户建筑节能每平方米约2660kWh；
3）应用要点
（1）外观规划设计：光伏与建筑一体化应用，应在建筑规划期就充分考虑，争取在最大程度上做到与建筑的一体化融合，使其具备建筑材料功能，实现建筑的主动节能和光伏发电的功能，是较好的光伏利用形式。建筑一体化型光伏构件的布置，首先要满足建筑材料功能，做好建筑外观的规划设计，同时应充分考虑光伏系统的发电效率优化。
（2）总容量确定：根据建筑设计、周围建筑和其它构件的遮挡情况、建筑采光要求、线缆桥架布置要求、检修通道等因素具体划分实际可安装的区域，按光伏组件的尺寸规格和安装角度要求，计算出光伏组件总容量。
（3）光伏与建筑一体化系统，要求建筑结构质量良好，结构寿命超过25年，有足够的承载力，周边环境无遮挡等。
（4）对于有特殊颜色要求的项目：薄膜电池可以通过控制膜层的厚度，调节薄膜电池颜色的深浅，同时，使用不同颜色的PVB胶片和不不同的激光刻划宽度来实现薄膜组件不同的外观。
（5）组件形状、结构：亦可根据业主确定的方案要求进行定制。
（6）安全性要求：与建筑物结合的光伏发电系统的方案须请建筑的原设计单位审核，审核通过后必须送具有工程设计综合甲级资质的单位审核、结构和电气方案审核通过后方可实施。

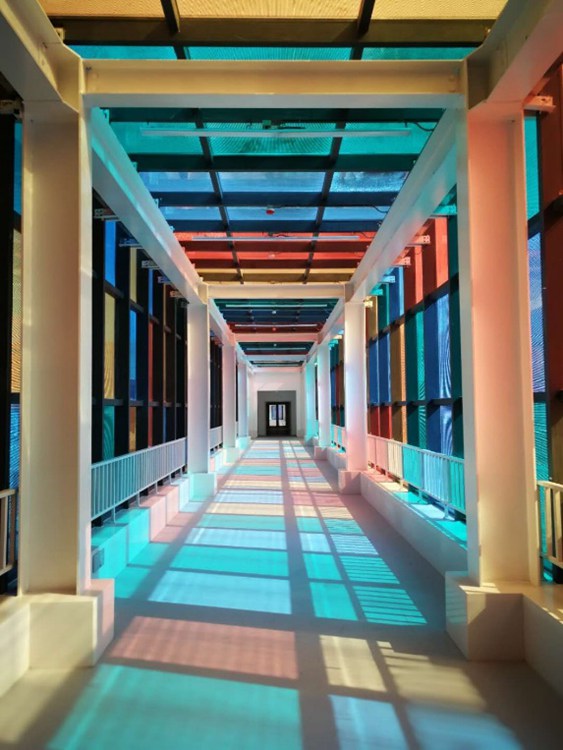

天津渤龙湖中小学彩色BIPV项目

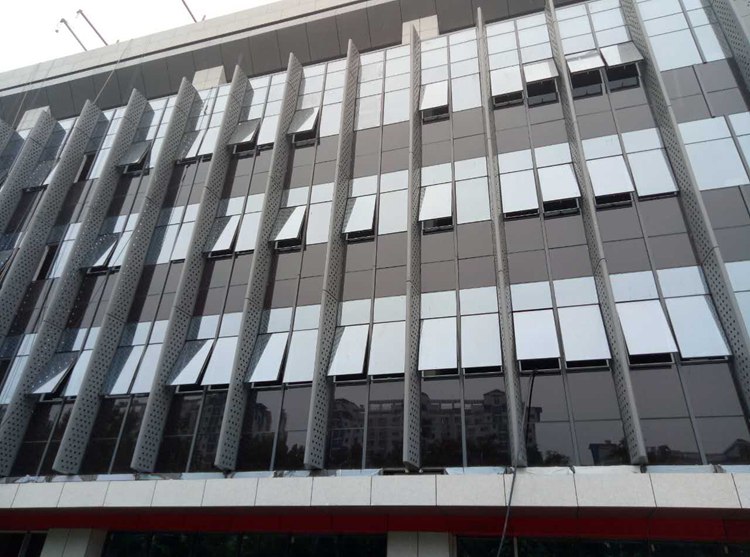

山东淄博泰和苑光伏幕墙项目

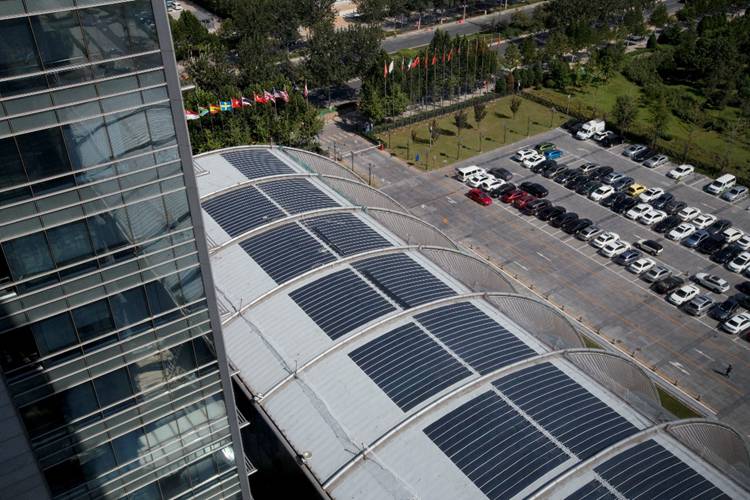

北京亦庄管委会朝林大厦柔性组件项目
二、三拱曲面汉瓦应用技术
1．汉瓦基本参数
造型：三拱曲面，拱高41mm
汉瓦尺寸：（宽）709x（高）500x（厚）11mm
平米含量：3.48片/平方米
单片功率：30瓦
平米功率：104瓦
单片重量：10Kg

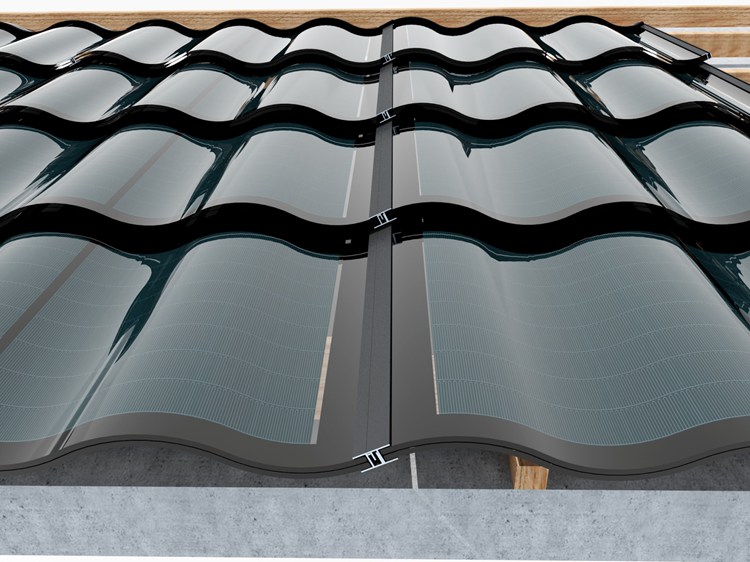

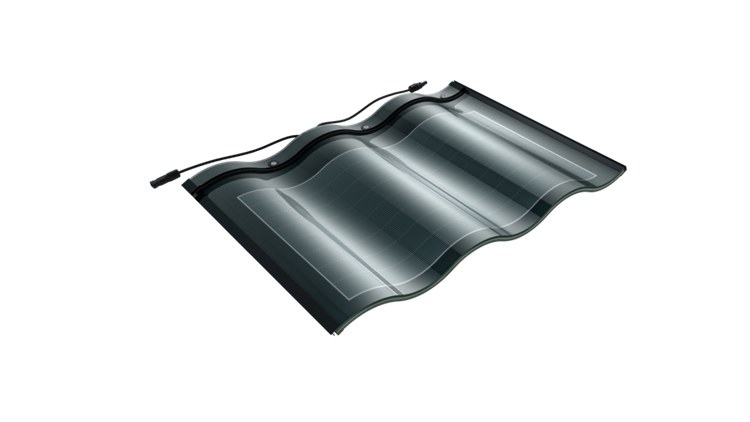

组件外观

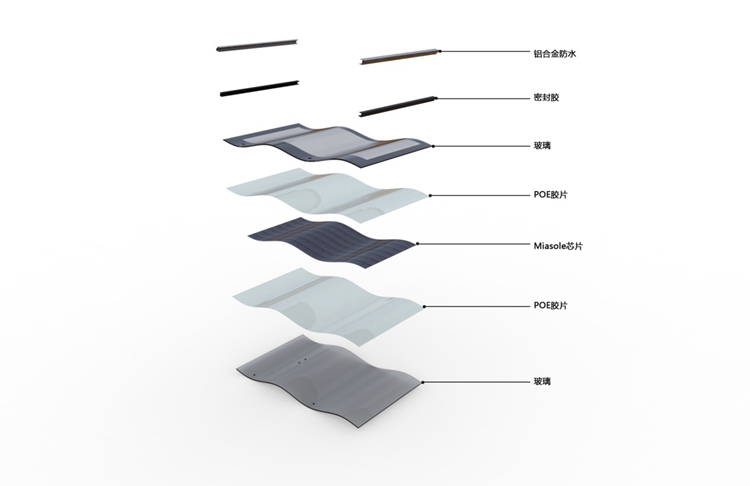

组件构造
2．汉瓦试验和认证
1) 汉瓦双85测试
在85度温度和85%湿度环境试验箱里面放置1000小时后，测试验证汉瓦的耐热耐湿性能。
2) 汉瓦TC200测试
在-40度到85度之间的温差环境下验证汉瓦抗低温和抗高温性能。
3) 汉瓦HF（湿冷冻）测试
在25度到85度85%的湿度环境下和在-40度到25度无湿度环境下测试验证汉瓦的抗高低温加湿度性能。
4) 汉瓦3C认证
验证汉瓦本身的安全性能，包含霰弹试验，落球试验，耐热、耐湿、耐辐照。
5) 汉瓦抗冰雹测试
模拟实际冰雹的大小对汉瓦进行冲击，验证汉瓦抗冰雹性能。
6) 汉瓦防火测试
经过美国UL认证测试和国内CQC认证测试可以达到A级防火，更能保障建筑的安全性。对于建筑来讲，安全是第一位。
3．汉瓦构造性能
1) 左右边搭接防水性能
护边作用：1、防水 2、保护玻璃 3、消除汉瓦制造和施工误差

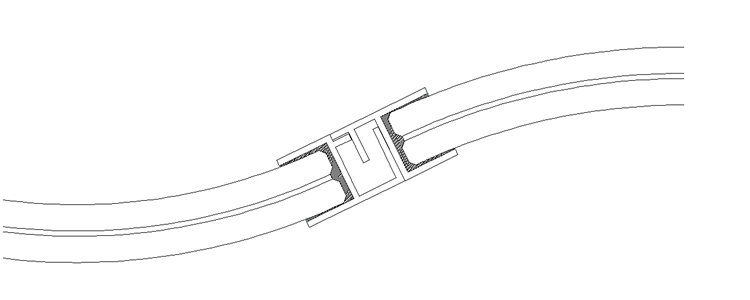

左右搭接示意
2) 上下边搭接防水性能
胶条作用：
1、防水 ，U型双道防水的构造保障了上下搭接的防水性。
2、保护玻璃，防止玻璃硬碰硬

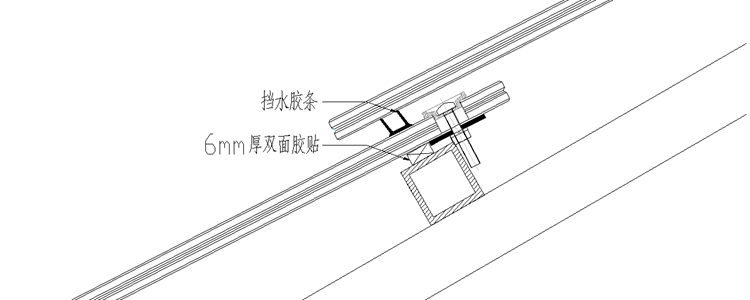

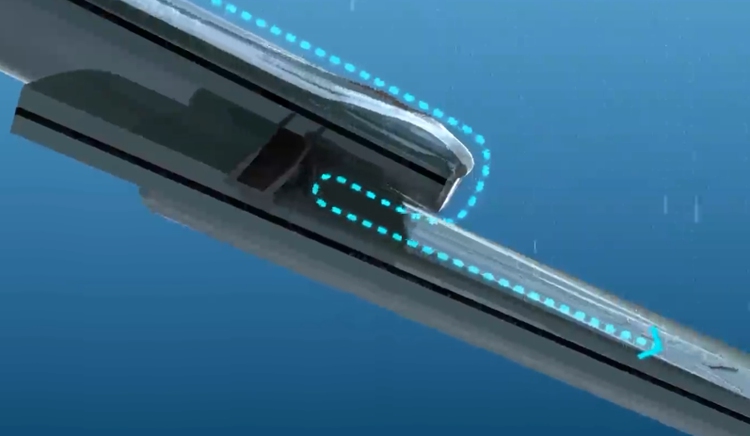

上下边搭接示意

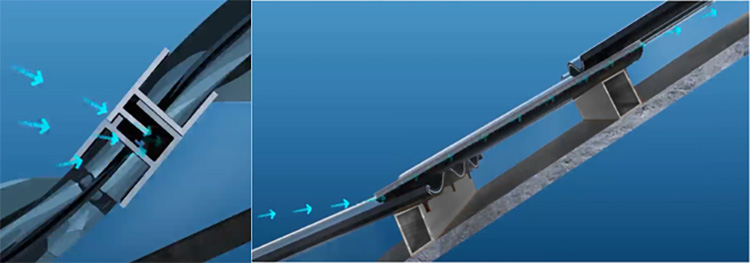

3) 通风散热性能
汉瓦背通风设计：
汉瓦工作时背部的空气层受热膨胀、上升，气压减小，外部的气流在大气压的作用下流入，形成外部到内部的气流循环。

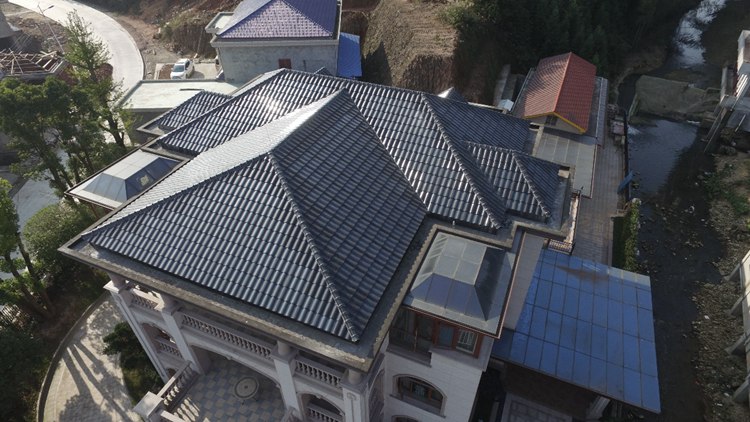

湖南常德别墅汉瓦项目

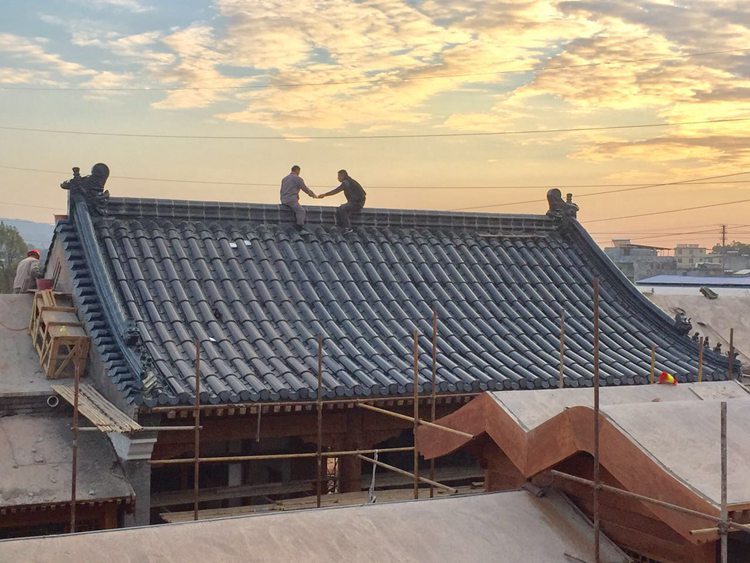

河源东江会所汉瓦项目
