一、产品简介：

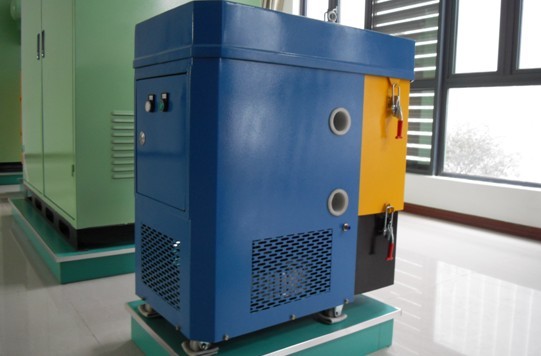

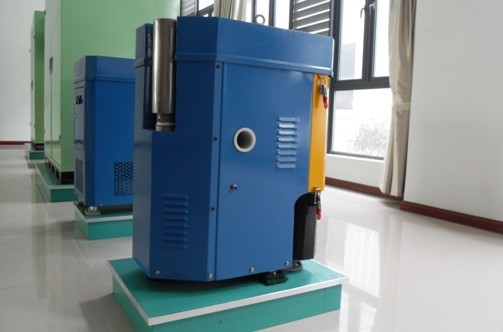

高负压设备是南通克莱克空气处理设备公司与中船九院共同开发的新一袋焊接烟尘净化装置，它的主要工作原理是：吸口绑定在焊枪上，吸口随着焊枪同步移动，再利用高负压风机通过高强度软管把焊接烟尘从源头吸附，烟尘通过管道进入除尘系统进行净化处理，净化后的空气符合国家标准，可室内排放。
二、产品技术参数：
|
KLK-GFY1000
处理风量：1134m3/h
负压压力：-27kPa
主管直径：ø50
支管直径：ø25
软管长度：≤15米/工位
过滤效率：≥90％
焊接捕集：≥90％
风机功率：≤13Kw
清灰方式：自动/手动 收尘：桶式收尘
支持工位：8 |
KLK-GFY-B200
处理风量：345m3/h
负压压力：-200mbar
主管直径：ø50
支管直径：ø25
软管长度：≤15米/工位过滤效率：≥90％
焊接捕集：≥90％
风机功率：≤2.2Kw
清灰方式：自动/手动
收尘：桶式收尘
支持工位：2个 |
KLK-GFY-B100
处理风量：210m3/h
负压压力：-110mbra
主管直径：ø50
支管直径：ø25
软管长度：≤15米/工位
过滤效率：≥90％
焊接捕集：≥90％
风机功率：≤0.85Kw
清灰方式：自动/手动
收尘：桶式收尘
支持工位：1 |
三、产品特点：
体现该产品优于其他同类型产品的优势。
◆ 装置由焊烟吸收捕捉装置、焊烟处理净化装置、电器控制系统、PLC操作系统等部分组成。
◆ 装置内有涤纶针刺毡加PTFE腹膜的布袋过滤系统。
◆ 装置内有高压鼓风机，压力大、噪音低、能耗低。
◆ 装置内有高强度、阻燃、耐压、耐腐蚀、抗静电软管，可与焊把线及焊接小车绑定。
◆ 装置具备自动定时清灰功能。
◆装置采用PLC控制，自动化程度高，集成了自动反吹清灰、过压自动保护等功能，最大程度的减少了人工操作。
◆ 电器控制部分说明
电气元件和材料均符合国家标准，电气及电子设备工作可靠，使用寿命长，抗干扰能力强和具有良好的防潮性。PLC自主设计。各种电气指示装置明确醒目，各种保护措施稳定、可靠、易于操作。电气元件排布设计合理、美观，电线规整、标识清楚。

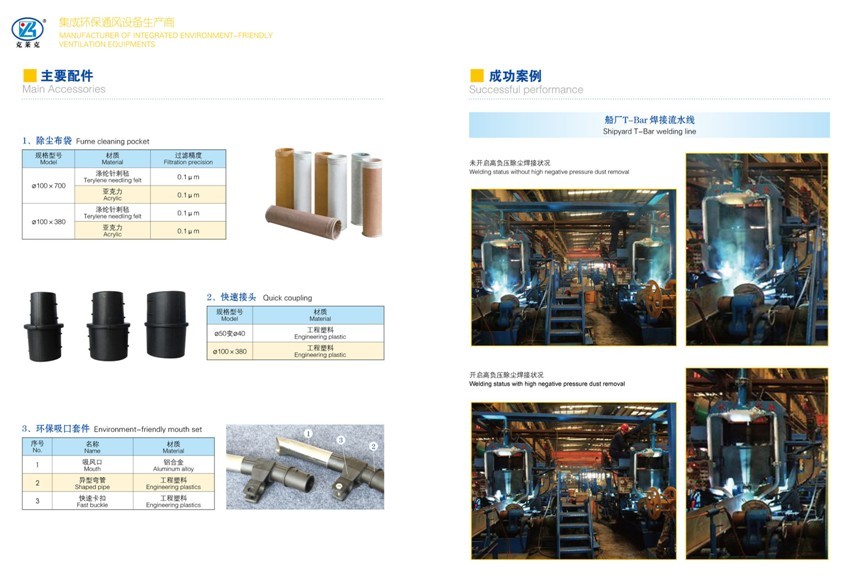

高负压焊接烟尘净化装置成功案例一览表
|
序号 |
设备型号 |
数量
（台） |
投入使用日期 |
焊接特点 |
客户单位 |
|
1 |
KLK-GFY600 |
2 |
2010年3月 |
T-Bar流水线和手工焊 |
上海外高桥造船有限公司 |
|
2 |
KLK-GFY500 |
6 |
2010年9月 |
箱体流水线自动焊 |
厦门太平货柜制造有限公司 |
|
3 |
KLK-GFY600 |
1 |
2010年6月 |
箱体扣件流水线手工焊 |
中集洋山物流装备有限公司 |
|
4 |
KLK-GFY800 |
4 |
2011年3月 |
装焊车间手工焊 |
大连船舶重工集团有限公司 |
|
5 |
KLK-GFY400 |
2 |
|||
|
6 |
KLK-GFY600 |
4 |
2011年2月 |
T-Bar流水线自动焊 |
天津新港造船有限公司（配套在南京鹏力科技有限公司 中船重工724研究所焊接门架上） |
|
7 |
KLK-GFY800 |
48 |
正在制造 |
机架手工焊 |
天津和谐号大功率机车检修基础 |
|
8 |
KLK-GFY600 |
1 |
2010年7月 |
自动环焊机 |
山西平阳重工有限责任公司 |
|
9 |
KLK-GFY600 |
1 |
2011年10月 |
曲面装焊流水线
CO2气体保护手工焊 |
大连中远造船工业有限公司 |
|
KLK-GFY500 |
1 |
平面装焊流水线
平自动下行角焊 |
|||
|
KLK-GFY300 |
1 |
曲面装焊流水线
埋弧焊 |
|||
|
10 |
KLK-GFY600 |
1 |
2011年10月 |
CO2气体保护手工焊 |
大连船舶工业船机重工有限公司 |
|
11 |
KLK-GFY-B100 |
10 |
2011年8月 |
CO2气体保护手工焊和半自动下行角焊 |
青岛武船 |
|
序号 |
设备型号 |
数量
（台） |
投入使用日期 |
焊接特点 |
客户单位 |
|
12 |
KLK-GFY400 |
1 |
10月25日 |
CO2气体保护手工焊
和半自动下行角焊 |
上海外高桥造船有限公司 |
|
KLK-GFY200 |
1 |
||||
|
13 |
KLK-GFY600 |
2 |
11月17日 |
CO2气体保护手工焊 |
上海电气（集团）总公司 |
|
KLK-GFYB100 |
10 |
||||
|
14 |
KLK-GFY600 |
8 |
12月28日 |
CO2气体保护手工焊
电弧焊 |
大连船舶重工集团海洋工程有限公司 |
|
15 |
KLK-GFY600 |
1 |
2012年1月 |
半自动下行角焊流水线 |
上海外高桥造船海洋工程有限公司 |
|
16 |
KLK-GFY-B100 |
8 |
2012年2月 |
半自动下行角焊 |
大连船舶重工集团有限公司（二工厂） |
|
17 |
KLK-GFY-B100 |
2 |
2012年3月 |
门架焊 |
济宁山推工程机械有限公司 |
|
18 |
KLK-GFY-B100 |
7 |
2012年5月 |
CO2气体保护手工焊 |
沪东中华造船厂 |
|
19 |
GFY-GFY61000 |
7 |
2012年7月10日 |
自动焊
手工焊 |
启东胜狮能源装备有限公司 |
|
KLK-GFY800 |
8 |
||||
|
KLK-GFY700 |
3 |
||||
|
KLK-GFY600 |
3 |
||||
|
KLK-GFY400 |
3 |
||||
|
KLK-GFY-B200 |
5 |
||||
|
KLK-GFY-B100 |
8 |
||||
|
20 |
KLK-GFY-B100 |
4 |
2012年7月20日 |
CO2气体保护手工焊 |
上海红重机械装备有限公司 |
|
21 |
KLK-GFY-B100 |
2 |
2012年8月6日 |
CO2气体保护手工焊 |
沈阳沃夫兰德机电设备有限公司 |
|
22 |
KLK-GFY1000 |
1 |
2012年8月 |
门板焊接线 |
上海宝伟中集 |
|
KLK-GFY400 |
1 |
后角柱角件 |
|||
|
32 |
KLK-GFY-B100 |
1 |
2012年8月 |
CO2气体保护手工焊 |
无锡炼油设备厂 |
|
KLK-GFY200 |
1 |
||||
|
33 |
KLK-GFY-B100 |
1 |
2012年9月10日 |
机器人焊 |
南京鹏力科技 |
|
序号 |
设备型号 |
数量
（台） |
投入使用日期 |
焊接特点 |
客户单位 |
|
34 |
KLK-GFY1000 |
4 |
2012年10月15日 |
拼板自动焊 |
启东胜狮能源装备有限公司 |
|
KLK-GFY800 |
4 |
侧板上波焊 |
|||
|
KLK-GFY700 |
1 |
叉槽自动焊 |
|||
|
KLK-GFY600 |
1 |
顶板纵向自动焊 |
|||
|
KLK-GFY400 |
2 |
角柱自动焊 |
|||
|
KLK-GFY-B200 |
5 |
前墙自动焊 |
|||
|
KLK-GFY-B100 |
2 |
手工焊 |
|||
|
35 |
KLK-GFY-B200 |
1 |
2012年10月20日 |
自动环焊机 |
特瑞斯信力（常州）燃气设备有限公司 |
|
36 |
KLK-GFY-B100 |
2 |
2012年11月 |
手工焊，自动焊 |
上海胜狮冷冻柜有限公司 |
|
37 |
KLK-GFY-B200 |
12 |
2012年12月15日 |
自动焊 |
宁波太平货柜有限公司 |
南通克莱克空气处理设备有限公司
联系人：刘经理
电话：13862889668
邮箱：510583429@qq.com
