产品简介：

RZG01智能短信报警装置是利用国内GSM通讯网络结合电力监测控制技术，采用微芯片，对电力运行的动态故障及告警信息进行采集、处理、传输的一种智能装置，通过短信息的方式通知运行维护人员，以便及时快速分析处理故障，恢复供电，从而最大限度保证可靠性。

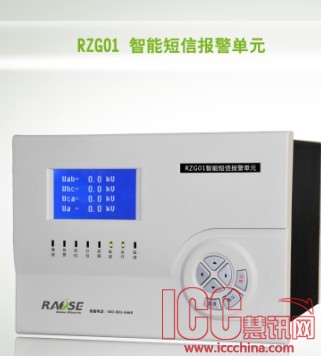

RZG01

主要功能:

 短信通知功能：

当有事故或者预告信息来临时，装置发送短信通知值班人员，时间延迟一般不超过2S，中文短信内容可接受订制，并可向2个值班人员发报警短信。

液晶显示功能：

短信中心手机号设置；

短信接收方设置；

中央信号状态显示；

60条SOE信息显示。

遥信接入功能：

由当地遥信直接采集，并区分事故信号和预告信号；最多可同时接入32路预告信号、32路事故信号。

故障/告警灯光显示功能：

根据所接入的遥信状态来对面板指示灯进行控制输出。

故障/告警音响输出功能：

根据所接入的遥信状态来控制2路音响继电器输出。

SOE记录功能：

根据顺序记录最近60次遥信变位的时间及状态信息，便于故障分析；掉电不丢失，而且存取速度快，保证可靠性；可以随时查看以往记录。

自检功能：

装置在正常运行时定时自检，自检对象包括遥信开入、开出、短信配置信息、GSM网络状态等。自检异常时，发出告警信号，点亮故障指示灯。

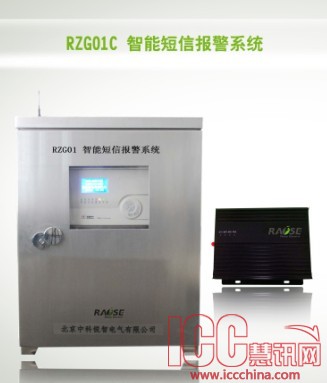

RZG01C

产品技术参数：

 装置电源：

电压 DC 220V 或 AC 220V；

功耗 正常工作小于10W, 动作时小于15W；

允许输入中断时间 不超过 0.3S；

开入电压：默认DC24V；订货时可指定DC110V、DC220V。

触点容量：

在电压不超过250V，电流不超过0.5A，时间常数为5+0.75ms的直流回路中，装置的输出触点断开容量为50W，触点长期接通电流：5A。

环境条件：符合IEC870-2

工作温度：-25℃~+50℃   储存温度：-40℃~+70℃；

 相对湿度：最大不超过95%；

 大气压力：86－106kpa，海拔高度2Km及以下；

 最高温度为40℃时，平均最大湿度不超过50%；

 装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。

接口：

天线接口：50 欧姆 SMA接头；

SIM卡：标准3V，SIM卡。

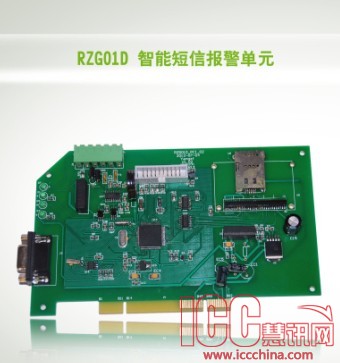

RZG01D

主要特点:

1、 主CPU板采用CYGNAL公司Hrvard 结构的SOC：F020作为主控器，高达25MIPS的时钟处理速度极大提高了报警单元的处理与反应能力；

2、硬件具有二级看门狗（WATCH-DOG），保证处理系统在运行异常时能够及时复位；

3、按照满足开关现场的严酷环境条件设计，可直接安装在开关柜内运行；

4、SMS短信板卡采用32位NXPARM7内核处理器，SIMCOM公司高性能工业级GPRS模块SIM900工业手机模块；

5、依托国内完善的GSM网络，数据终端永远在线；

6、适用于GSM/GPRS网络覆盖范围内的各种室内或野外恶劣环境；

7、短信方式通知，每条0.1元的低廉使用成本；

8、手机号可自由更改，接收手机不受运营商限制；

9、支持短信、本地串口对装置参数进行维护

10、支持中英文短信接收、单发、群发功能

11、高达64路信号的采集，分为事故与预告信号，

12、大屏幕汉字液晶显示，更加直观；

13、多达60条SOE记录，可以完整地保留并回显故障发生的事件、顺序。

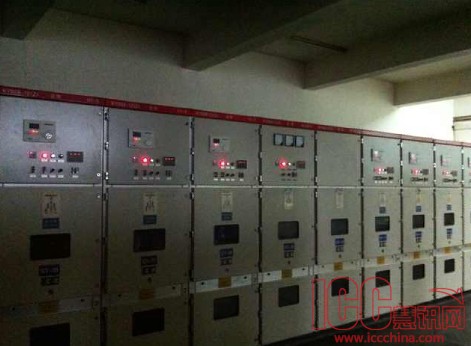

武汉华师一附中配电室

应用范围

RZG01智能短信报警系列产品特别适用于无人或少人值班、自动化程度不高的配电室、变电站、箱变等场所；可以广泛应用于桥梁、隧道、医院、居民配电等供电系统，也可适用于任何有节点信号输出且须本地、远程通知的场所。

产品应用案例

武汉华师一附中、北京密云医院、重庆南岸黄花园隧道、青海盐湖化工；
