三相电源防雷模块 380V

三相电源防雷模块型号说明

LZZ  -380  M  /4  /□

  |      |    |    |   |     10-220：最大通流容量Imax（kA）

  |      |    |    |          4：3块或4块压敏模块

  |       |    |              M（Module）：模块

  |       |                  380：电源类型（V）

  |                        雷震子

三相电源防雷模块产品用途

标称通流容量为60kA以上的防雷模块适用于重要场所的总电源防雷保护；标称通流容量为20-40kA的防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

三相电源防雷模块产品特点

选用优质压敏电阻，性能稳定可靠。

适用于不同电网制式，保护更全面。

高雷电通流能力，ns级响应速度。

内置过热断路装置。

失效检测指示。

遥信报警接口。

35mm 导轨安装，标准模块化设计。

节能、环保，安装简单、方便，无须特殊维护。

三相电源防雷模块安装说明

安装前必须切断电源，严禁带电操作。

建议在防雷模块前端串联熔断器或自动断路器。

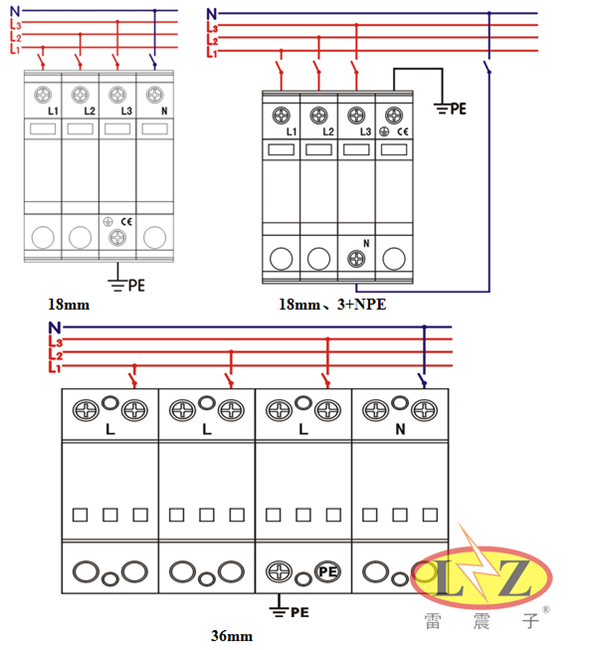

安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

安装完毕后将模块插到位，检查防雷模块是否正常工作。

防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。

并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。

尺寸图：

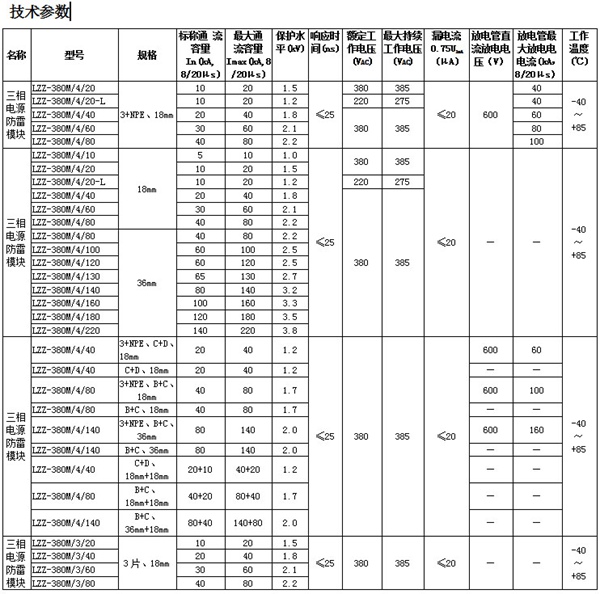

技术参数：

公司简介：

雷震子LZZ防雷器（以下简称雷震子）是国内防雷器知名品牌，工厂设于上海，主要生产三合一防雷器、二合一防雷器、电源防雷器、监控防雷器、信号防雷器等各种型号，其服务覆盖防雷布线与支持系统、电缆连接与国定系统等防雷方案及过电压保护系统。

雷震子于深圳市雷震子科技防雷有限公司早起成立的品牌，技术力量雄厚，拥有我国气象部门防雷中心最早进入防雷领域的优秀工程技术人员专业为客户提供完善的防雷方案设计、避雷产品应用指导以及现场施工过程中的技术指导。

2006年国家工商行政总局颁发给深圳市雷震子科技防雷有限公司雷震子商标证书，同年雷震子被签发环保认证和CE认证，这一年，雷震子品牌深入人心，并且郑重承诺5年质保。良好的质量体系以及完善的售后服务，尤其在这拥有众多国内品牌的防雷市场，雷震子元器件首先采用了德国进口技术跟德国顶级品牌元器件爱普克斯，雷震子技术人员通过插拔设计，并且实现了可以带电更换，方便维护，与此同时技术人员对模块设计了故障指示灯，能达到及时发现被雷击坏的模块，雷震子产品是防阻燃材质，被雷击坏后不会起火，实行凯文接法，以便减少导线电阻，以及精美的产品外观、安装简易等因素深受广大客户喜爱和信赖。

今天，雷震子的客户已经覆盖全国各省、市、自治区及县区，包括各处中国电信、中国移动、中国联通、中国邮政、微波SDH干线、银行系统、铁路局、供电公司、路桥建设、医疗系统、广播电视、各大小商业、娱乐、住宅小区、酒店、企业工厂周边等，并且产品分类更齐全，包括100KA，80KA，40KA，20KA等防雷器，实用性更强大。
