南京青奥城集中能源站项目

项目背景：

第二届夏季青年奥林匹克运动会，又称南京青奥会，于2014年8月28日在中国南京顺利闭幕。南京青奥会是继北京奥运会后中国的又一个重大奥运赛事，是中国首次举办的青奥会。南京青奥城集中能源站虽然仅是青奥村的配套服务设施，却已然成为南京河西地区的新地标。这座位于角落里造型别致的小楼，之所以引起社会广泛关注，在于设计师的匠心别具，更在于建筑内部的能源站所承载的低碳、节能的环保功能。该能源站总装机容量79,909kW，于2014年5月试运行，为青奥文化中心、青奥村、风情街、奥林匹克博物馆等区域供能。南京青奥会共有来自204个国家和地区的3787名运动员参与，工作人员及游客共计百万之多，这对南京青奥城集中能源站是一个相当大的挑战。Armstrong凭借其精湛的技术、稳定的质量、可靠的产品以及“让节能更卓越”这一宗旨，在众多品牌中脱颖而出，在该能源站实际运行时大放异彩，备受世人瞩目。

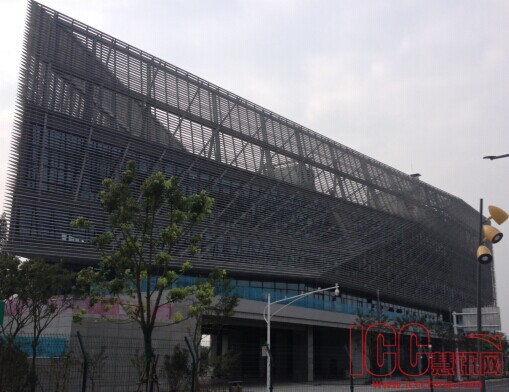

图：南京青奥城集中能源站便藏身于此

客户要求：

该能源站总投资额1.8亿元，负责能源站建设的南京河西远大能源服务有限公司技术部经理杨杰说：“这座能源站可以满足青奥村、奥林匹克博物馆及南京国际青年文化中心等周边120万平方米在极端天气下的制冷和制热需求。”在项目伊始，客户希望将该能源站打造成高效用能的新标杆，成为绿色节能的样板工程，所以要求降低初始投资和运行成本的同时大幅降低能耗，同时由于该能源站是为青奥会区域供能，因此要求机房运行稳定并大幅降低水泵噪音和振动，而且机房位于三楼，楼层的面积非常有限，客户希望减轻机房整体重量，机房内部能规划整齐、简洁、紧凑，还要求留出参观通道，给今后的类似项目做参照，而传统的卧式泵解决方案无法满足客户需求。

Armstrong解决方案优势：

Armstrong工作人员积极与客户进行沟通，在了解客户的实际情况和要求，实地勘查现场条件，并跟客户，设计师等多方反复协商讨论之后，决定向客户推荐Armstrong立式管道泵解决方案。该方案主体为Armstrong 4300立式管道泵，并搭配SG入口导流器，该泵具有ISO9001 质量管理体系证书，ISO14001 环境管理体系证书，OHSAS18001 职业健康安全管理体系证书和中国节能产品认证证书，确保提供给用户的产品节能高效，稳定可靠。该泵最高可搭载900kW的电机，最大流量6480m3/h，最大扬程150m，在各种应用场合都能一展所长。相比传统卧式泵解决方案来说，Armstrong立式管道泵解决方案有如下优势：

1）节能高效，低重量，低占地面积

无需混凝土惯性底座，惯性基座弹簧，软连接，现场灌浆和校直，大大降低水泵重量及安装材料，减少大量配件，因此Armstrong立式管道泵的体积、重量和占地面积只有传统卧式泵的40%-60%，且水泵效率平均在75%-85%。

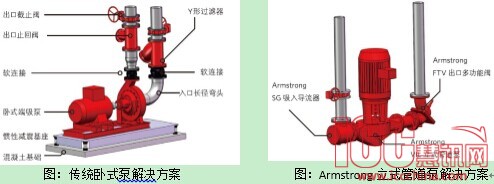

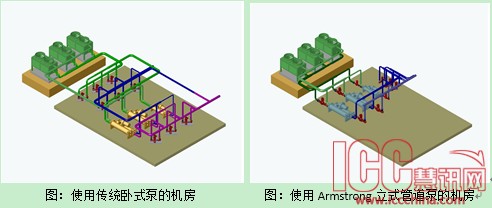

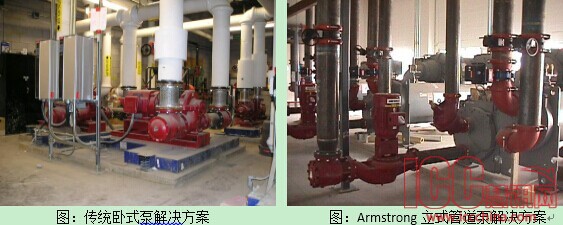

与传统的卧式泵解决方案相比，Armstrong立式管道泵解决方案更为简洁、紧凑。搭配Armstrong SG吸入导流器和FTV多功能阀一起安装时，可最大程度的节约占地空间，比同等的基座安装型卧式中开泵的占地面积节约3倍以上。

2）低震动，低噪音

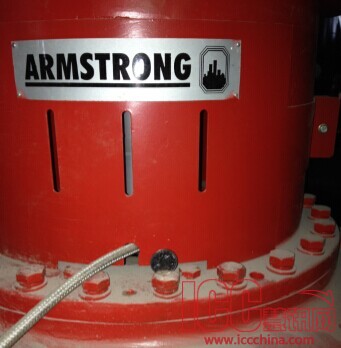

图：在南京青奥集中能源中心，一元硬币在运行中的Armstrong水泵上“屹立不倒”

Armstrong立式管道泵体采用无轴承的结构设计，动态平衡式叶轮和轴等转子部件绕立式管道泵的中线垂直旋转，避免了静态轴挠曲，电机和水泵采用机械加工的钢架定位，刚性联轴器连接，最大限度降低机械磨损和偏向力，因而使泵可以长时间安静运转，且振动很小，在立式管道泵设计中，没有需要维护的泵轴承。

3）低维护成本

Armstrong立式管道泵的叶轮采用青铜材质，抗腐能力高过不锈钢，无轴承泵体，只有一个外置机封是易损件，外置机封方便更换，无需拆开泵体或电机，一个人即可完成机封更换，整个更换维护过程甚至不到20分钟。Armstrong立式管道泵维护极其便捷，拆下水泵的对开夹板联轴器后，便可从泵轴和电机轴之间拉出机械密封部件进行检修，无需干扰其他泵部件或电机连接。

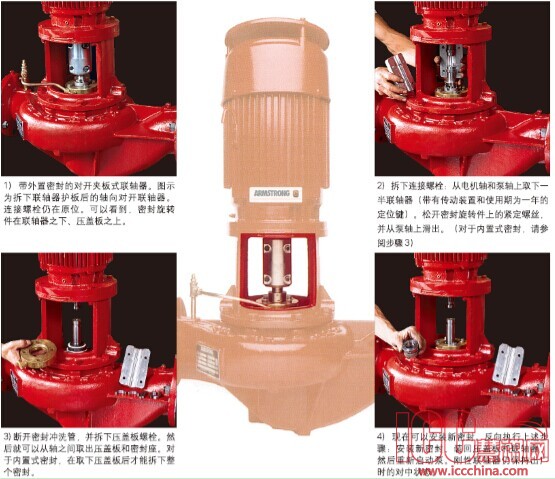

图：Armstrong立式管道泵维护过程

4）Armstrong三维机房优化技术

Armstrong独特的三维机房优化技术，使整个机房在施工前就已经按照真实比例完全呈现在客户和设计师面前，清晰的显示机房整体布局，管道分布，维护路径以及客户要求的参观通道，为客户节省安装调试的过程及时间，缩短供货周期，使客户更直观的了解Armstrong解决方案的优势并通过该技术简化整个施工过程。

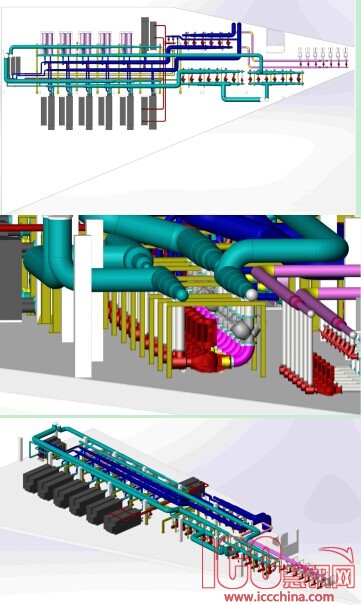

图：Armstrong三维机房优化技术

客户反馈：

Armstrong立式管道泵解决方案稳定，高效，节能效果非常显著，而且在有限的机房空间中通过Armstrong独特的三维机房优化技术以及Armstrong立式管道泵解决方案简洁、紧凑的特性，不仅使得机房更整齐更规则，还为其预留了参观通道的空间，并且大幅降低震动、噪音及水泵重量，完美解决了客户的问题。根据客户测算和反馈，这座能源站一天可以节省10万度电，省下的电可供3000户人家正常使用24小时，能够大幅度地缓解夏季炎热时段城市电力紧张，对优化城市能源结构贡献十分突出。

Armstrong立式管道泵解决方案亮点：

相对最初的卧式泵设计，Armstrong立式管道泵解决方案为客户带来：

腾出设备维护用地：200 多平方米

节约铸铁和钢材：24吨

节约混泥土基础：142吨（按规范1.5倍配重）

减少安装部件和成本：624 个 （包括：法兰、变径、弯头、阀门、直管段等）

减少易损件：150个（机械密封+轴承）

减少维护时间（更换机械密封和轴承）：183小时（Armstrong立式泵：20分钟/泵。 传统卧式泵：4小时/泵）
